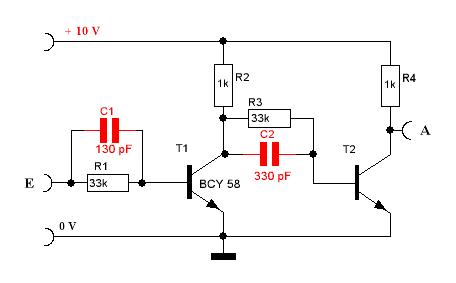

Zwei Transistoren als Inverter

Wahrheitstabelle:
Eingang(E1) Ausgang(A1) Ausgang(A2)
0 1 0
1 0 1
Verwendung und Funktion

Jeder Inverter (z.B. T1) dreht das Signal um 180° in der Phasenlage. Zusätzlich verstärkt er die Spannung und den Strom.

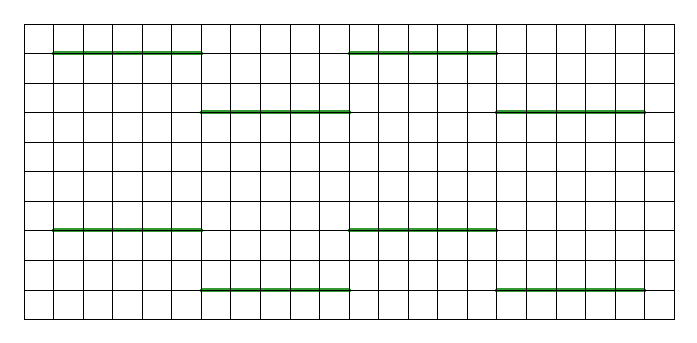

Die Kondensatoren (Beschleunigungskondensatoren) übertragen die Flanken des Signals während die Widerstände den Gleichspannungsanteil übertragen. Ohne die Beschleunigungskondensatoren wären die sichtbaren Signale im Oscilloscope unkenntlich, aber mit diesen ist es wie die Abbildung links.
