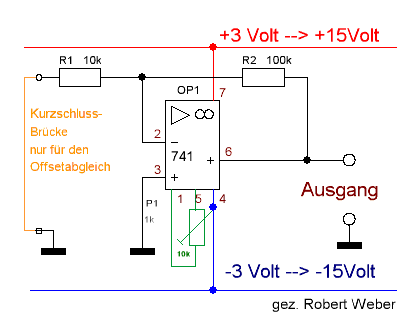

Schaltungserklärung:
Bei Messverstärkern sollte meinen einen Offsetabgleich durchführen um
Unsymmetrien im Eingang des OP auszugleichen. Dazu legt man am Eingang einer
Inverterschaltung eine Brücke und dreht am 10 k Trimmer bis 0,000 Volt gegen
Masse am Ausgang gemessen werden. Danach entfernt man die Offsetbrücke und kann
diesen Inverter benutzen.
Es ist bedingt darauf zu achten, dass die Betriebsspannung symmetrisch ist.
