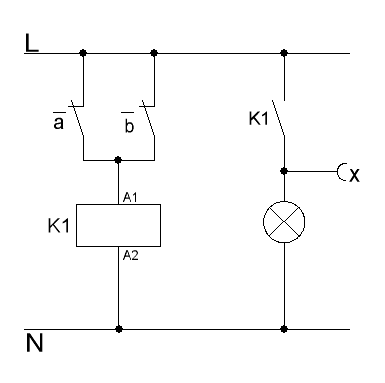

Relaistechnik |

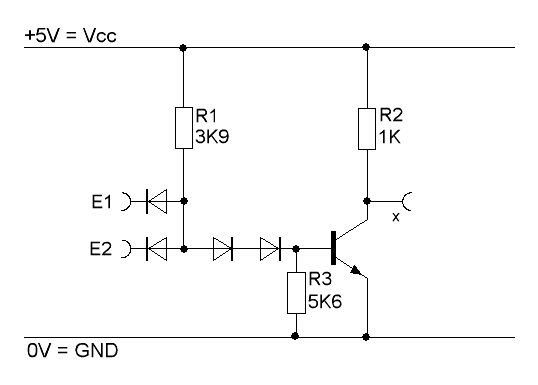

aktive Dioden-Transisor-Logik |

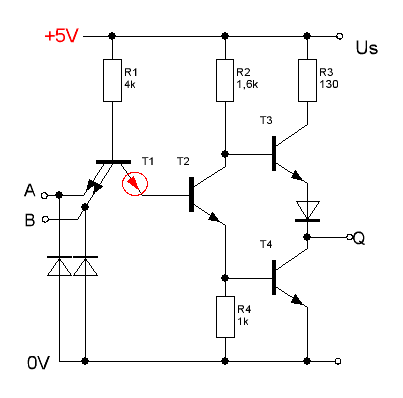

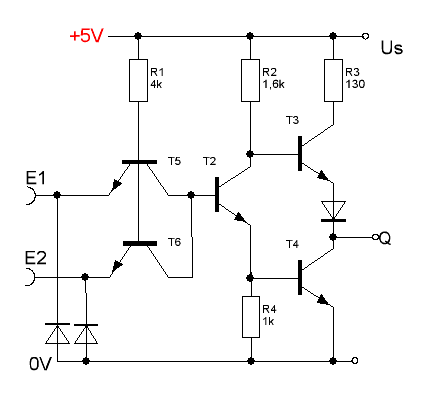

Transitor-Transitor-Logik - Gatter Schaltung SN 7400
|
entspricht SN 7400
|
Kurzbeschreibung des SN7400 = NAND Gatter: Liegt a + b auf 1 Signal werden die Basis- Emitter-Strecken von V1+V2 in Sperrrichtung betrieben. Die Basis-Collektordioden strecken von V1+V2 sind dann in Durchlassrichtung und schalten V3+V5 durch. Die Spannung am Ausgang x liegt damit auf 0,1V. Diese Betriebsart, bei der Collektor + Emitter vertauscht sind heißt Inversbetrieb. Sie hat eine geringere Stromverstärkung und wird als inverse Stromverstärkung bezeichnet.
|
Funktionsbeschreibung
Schaltzeichen
|
Quelle:
Darstellung und Text: von der Klasse BFST 08/09 ( Mandy, Nino , Malte, Simon, Patrick, David, Daniel, Philipp )
